一、設備名稱及型號

設備名稱：五槽超聲波清洗設備

設備型號：M28-4200-5CF

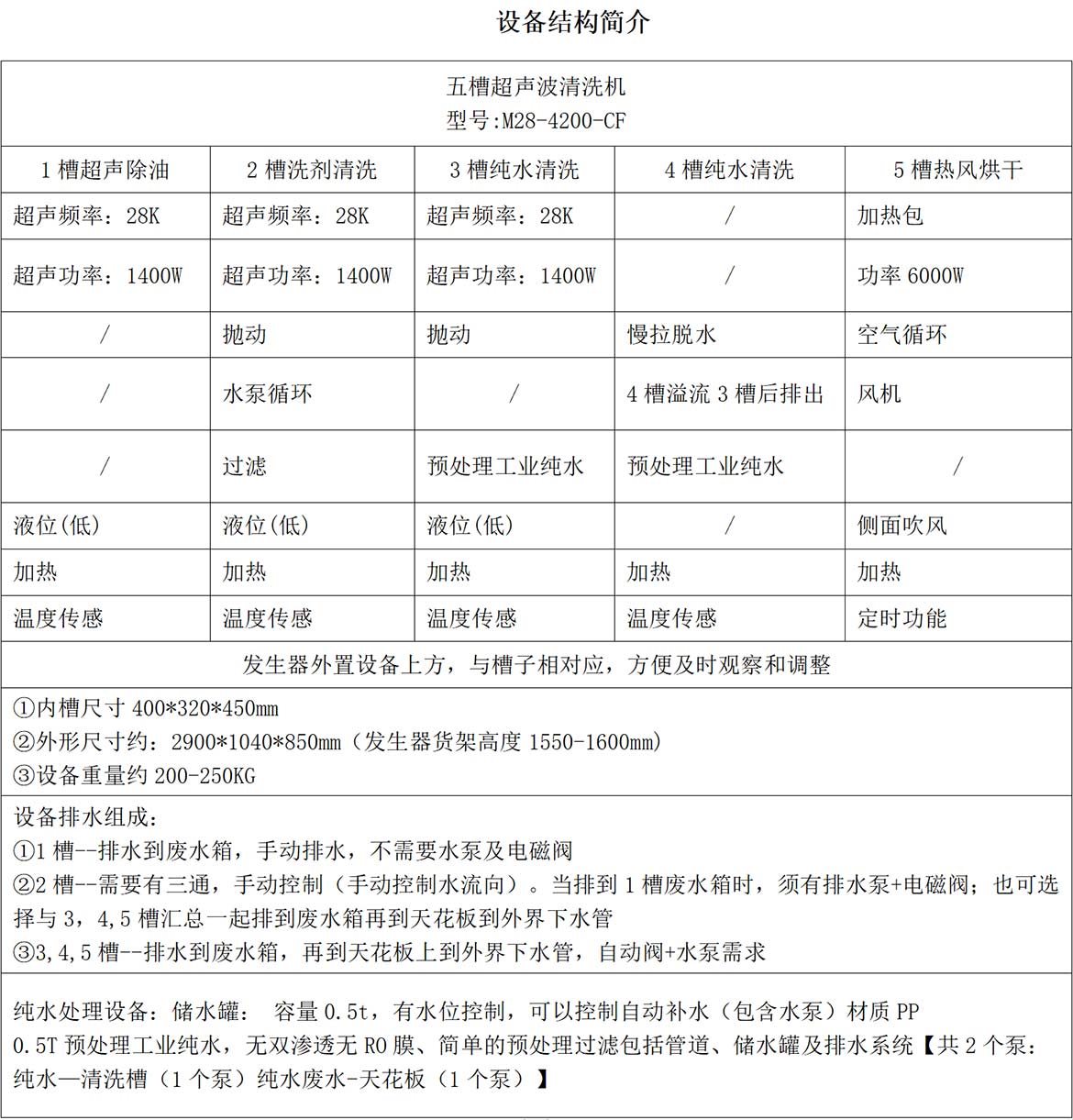

二、設備的結構組成

1、該套清洗工藝由1槽超聲除油，2槽洗劑清洗、3純水清洗、4槽純水清洗、5槽熱風烘干

2、設備由循環過濾系統、超聲、拋動慢拉、不銹鋼水槽、機架、電控系統等組成。

三、設備簡述

本設備400*320*450mm的內槽尺寸，內槽材質為防腐蝕材質不銹鋼304；超聲波換能器選用工業專用振幅強的大功率、耐高溫的換能器；超聲波發生器為數字脈沖方式驅動，體積小、重量輕、功率強勁、工作穩定***、功率可調、控制靈活，過流保護，輸出短路保護的特點，超聲波發生器具有功率大小調節與電流顯示功能，輸出功率可實現 0-***的范圍內連續調整，以適應各種清洗對象的要求；每個槽功能單獨控制，清淅明確并配有標識；溫控、交流接觸器、繼電器、開關按鈕等用德力西、匯川、正泰國內優質品牌。

四、 設備主要技術要求：

1.1槽超聲除油

①工藝目的：去除塑件上油等污漬清洗；

②清洗介質：工業自來水與水基溶劑勾兌，20：1比例；

③底部超聲功率：1400W， 超聲頻率：28KHz；

④超聲安裝方式：底貼式震頭；

⑤水加熱功率：2KW，室溫-100℃可調；

⑥低液開關：帶有液位開關保護換能器。

2.2槽洗劑清洗

①工藝目的：去除塑件上油污灰塵顆粒殘留等污漬；

②清洗介質：工業自來水與水基溶劑勾兌，20：1比例；

③底部超聲功率：1400W， 超聲頻率：28KHz；

④超聲安裝方式：底貼式震頭；

⑤水加熱功率：2KW，室溫-100℃可調；

⑥循環過濾：過濾器、儲液箱及磁力泵；

⑦拋動機構：電缸機構；

⑧液位開關：帶有液位開關保護換能器。

3.3槽純水清洗

①工藝目的：對塑件上的污漬和清洗劑的殘留進行漂洗；

②清洗介質：純水；

③底部超聲功率：1400W， 超聲頻率：28KHz ；

④超聲安裝方式：底貼式震頭；

⑤水加熱功率：2KW，室溫-100℃可調。

⑥拋動機構：電缸機構。

⑦液位開關：帶有液位開關保護換能器。

4.4槽純水清洗

①工藝目的：對塑件上的污漬和清洗劑的殘留再次進行漂洗；

②清洗介質：純水；

③水加熱功率：2KW，室溫-100℃可調；

④慢拉機構：電缸機構；

⑤溢流：4槽排到3槽。

5.5槽熱風烘干

①電加熱功率：6KW，室溫-120℃可調；

②循環風機: 帶有空氣過濾，側面吹風，獨立加熱箱。

6.電控系統：

①每個槽獨立控制：按鈕控制，設備帶有急停功能，超聲、加熱、循環過濾、拋動、慢拉升降，故障報警的功能；

②交流接觸器、繼電器、開關按鈕等正泰、德力西、匯川等國內優質品牌。

7.其他

①機架由不銹鋼方管型材制成；

②清洗槽采用t2.0mmSUS304不銹板板制成；

③外罩t1.0mm SUS304板制成；

④門蓋采用不銹鋼手動蓋板；

⑤超聲槽有液位開關，水超過液位位置方能開啟超聲；

⑥采用固定地腳和萬向輪都有，方便移動和固定；

⑦配備清洗籃5只，網孔20*20mm，籃子尺寸約300*200*300mm；

⑧設備排水組成為：

1）1槽--排水到廢水箱，手動排水，不需要水泵及電磁閥；

2）2槽--需要有三通，手動控制（手動控制水流向）。當排到1槽廢水箱時，須有排水泵+電磁閥；也可選擇與3，4,5槽匯總一起排到廢水箱再到天花板到外界下水管 ；

3）3,4,5槽--排水到廢水箱，再到天花板上到外界下水管，自動閥+水泵需求；

⑨0.5T預處理工業設備，無雙滲透無RO膜、簡單預處理過濾【包括安裝、管道、0.5噸PP材質儲水罐及排水（共2個水泵排水，純水儲液箱→清洗槽，純水廢水→天花板排出）】

⑩設備供電電源：三相五線，380V，50Hz；設備總功率：＞23KW。

設備外形尺寸約：2900*1040*850mm，發生器外置設備上方，高度約1550-1600mm；

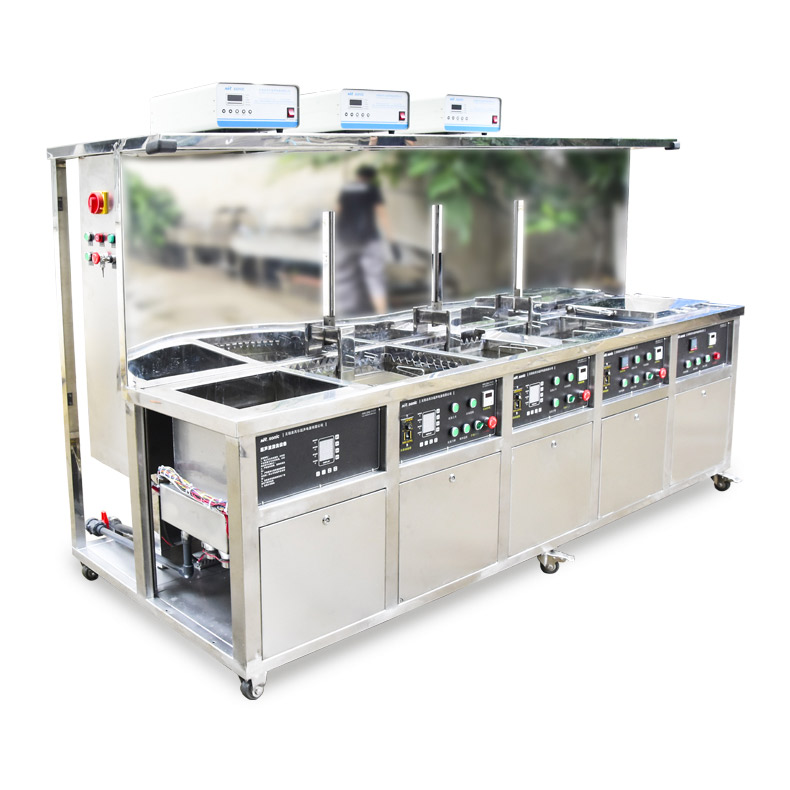

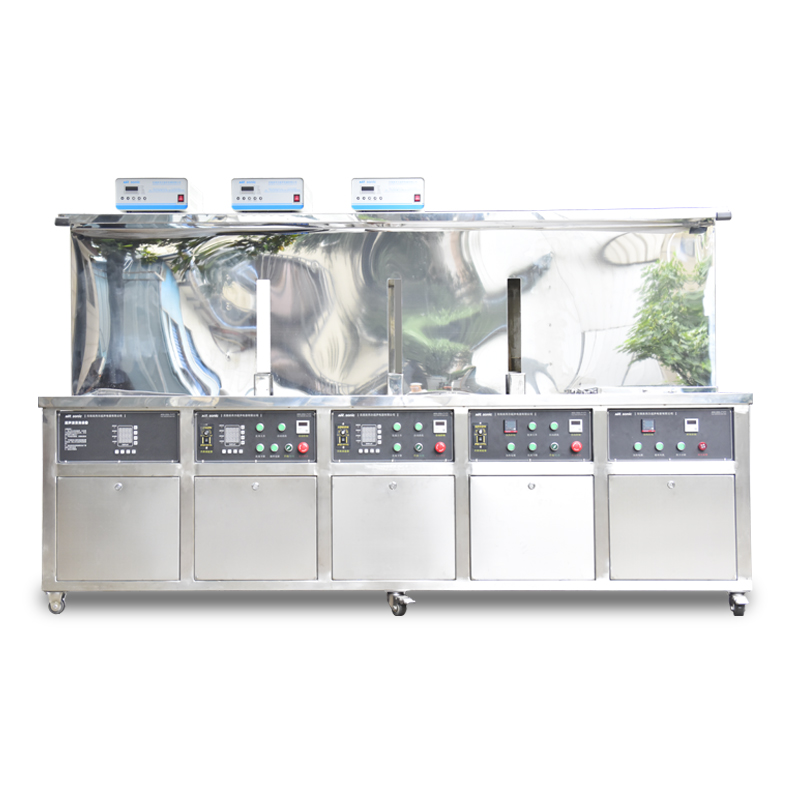

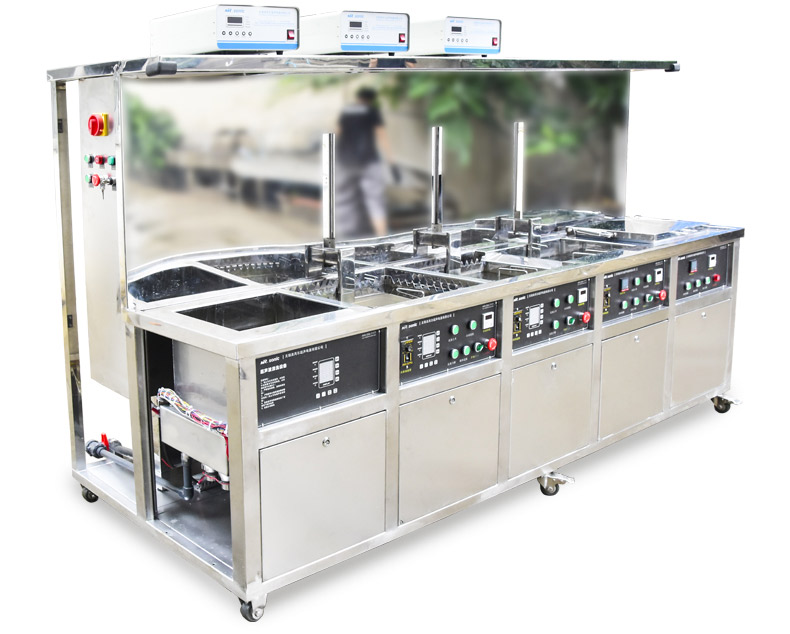

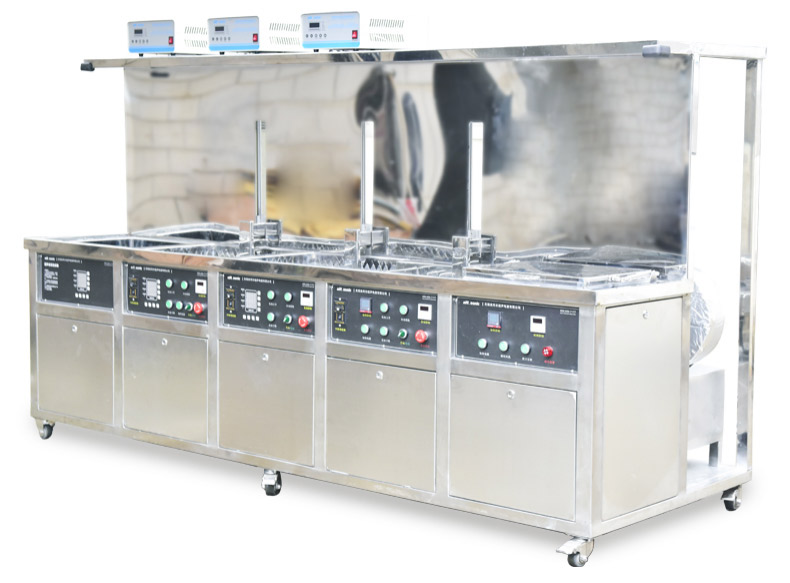

產品圖片
